由濟南重工設計制造的我省首臺大直徑地鐵隧道盾構機“開拓一號”順利完成組裝調試，將于5月17日驗收下線，6月份在濟南軌交R1線王府莊站施工區間完成始發。
15日，記者來到濟南重工，見識了被稱為“工程機械之王”的盾構機。據悉，這臺盾構機為濟南軌交量身打造，開挖直徑達6.68米，總長85米，總重515噸，月挖約200米。
為濟南地質水文量身打造
盾構機，全稱全斷面隧道掘進機，是一種具有金屬外殼，殼內裝有整機及輔助設備，在盾殼的掩護下進行隧道土體開挖、土渣排運、整機推進和管片安裝等作業，從而構筑隧道的特種施工裝備。
5月17日，我省首臺大直徑地鐵隧道盾構機“開拓一號”將驗收下線。15日上午，記者來到位于機場路的濟南重工，提前揭開了“工程機械之王”的神秘面紗。

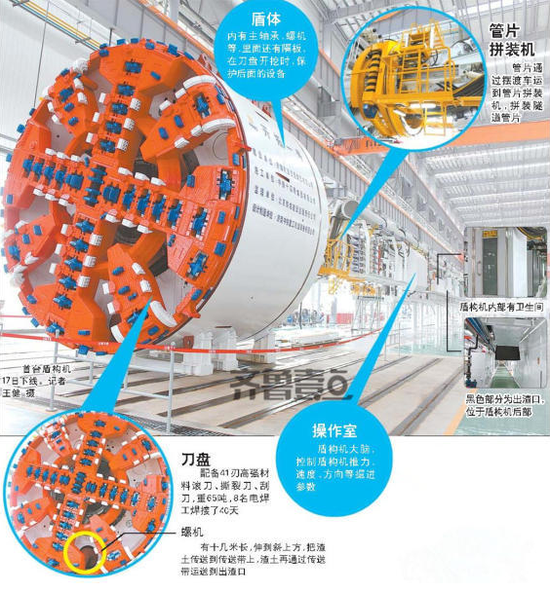

該公司相關負責人介紹，這臺盾構機開挖直徑6.68米，總長85米，總重量515噸，身價約5000萬元。由刀盤、盾體、主驅動、管片拼裝機、螺旋機、皮帶機等10余個部分組成。
“濟南市內南高北低，南靠泰山余脈，北鄰黃河沖積平原，地層中軟土、砂卵石、灰?guī)r交替分布，巖溶裂隙強烈發育，形成了復雜獨特的地質水文條件?！痹摍C(jī)器技術負責人許京偉介紹，他們生產的盾構機是為濟南量身打造的復合盾構機。
據了解，濟南造盾構機刀盤配備41刃高強材料滾刀，以及撕裂刀、刮刀?！皾L刀碎石、撕裂刀把砂土劃成小塊，刮刀將這些碎石和泥土刮下來。”許京偉說，三種刀片有不同的高度差，分工協作。首臺盾構機的刀盤重65噸，8個電焊工花了40天焊接出來。
挖隧道時能左能右像個大蟲子
許京偉介紹，軌道交通地下段使用盾構機時，一般先在規劃的兩個車站位置各挖出一個類似“豁口”的基坑，然后把盾構機吊下去。盾構機在地下10米至20米的位置開挖隧道，像個蟲子一樣往前拱；能上能下，能左能右，最小轉彎半徑250米，100米上下坡不超過5米。
“R1線有一段需要穿過京滬高鐵地下，這時盾構機要在地下30米處工作?！痹S京偉說，盾構機始發后，在液壓的推動下，只能前進不能后退。刀盤將砂卵石、灰?guī)r等打碎后，渣土通過傳送帶運送到出渣口，然后通過編組列車運到“基坑”。許京偉說，編組列車共65米，有四節渣土車、兩節管片車，還有沙漿罐車?！肮芷\送到指定位置后，再通過擺渡車運到管片拼裝機，拼裝隧道管片?！彼榻B，管片寬1.5米，每一圈需要6塊。
據悉，一般管片和外壁有大約14厘米的空隙，通過澆筑泥漿彌合縫隙。而盾構機經過后，就可以直接鋪鐵軌了。一個小時的時間內，盾構機約有40分鐘在開挖隧道，20分鐘在拼裝隧道管片。
一個月開挖200米左右
許京偉介紹，盾構機接入10萬伏電壓，經機器上的變壓器轉換為400伏電壓開始作業；該機器設計功率1800KW，驅動功率945KW，工作起來每小時耗電量為900多度電。
遇到巖石，盾構機每分鐘可轉3.5轉，推進7毫米；遇到軟土每分鐘轉1轉，推進40毫米至80毫米。許京偉說，在濟南的地質結構中，盾構機每月可推進200米左右，砂石層2公里就需要換一次滾刀。
據悉，因為該設備的關鍵部件主軸承、電機、液壓馬達等是從國外引進的，有壽命年限。各個零部件接近了使用壽命，考慮到隧道施工安全和可靠性，一般就不用了。據悉，現在也在研究盾構機再制造。
8個人操控 需隨時注意出土量
這么大的機器需要多少人控制呢？許京偉說，盾構機需要一個機長，負責開挖控制和工序組織；有人負責拼裝管片，運送管片、擰螺絲；還有人負責清運渣土。整個班組大約8個人。當然，所有的工作基本都是自動化，操作相對簡單。
操作室是盾構機大腦，控制盾構機推力、速度、方向等掘進參數的操作室，里面有一些屏幕將分別監控著隧道掘進時同步注漿的情況，盾構機刀頭的位置和方向、管片運入和渣土輸出的實時狀況。操作室里配備了空調，盾構機上還有衛生間。
“渣土口附近有監控，機長在操作室里可以隨時通過屏幕查看?！痹S京偉說，一般開挖一環會產生大約55方渣土，每輛渣土車可以裝18方，3輛車基本可以裝完，如果渣土遠超出這個數量，就說明機器在施工過程中有地方出現了塌方。
每一個機長都要對這些情況熟練掌握，如果開挖的是砂卵石，渣土增加約0.4倍，如果是黏土增加0.2倍左右。“如果出土量出現異常，必須要停機檢測。”許京偉說，一般情況下，使用盾構機產生的地面沉降不超過5毫米。
遇水要停工 灌注泥漿或黃豆
許京偉介紹，首臺盾構機刀盤設計了42%的開口率，“直徑500毫米的巖石可以穿過刀盤，經過螺旋排土機運走?！彼f，盾構機最怕遇到平行水和孤立的大石塊。
“遇到直徑較大的孤石或飄石，需要人工在石頭上鉆孔；如果石頭很大，只能采取人工爆破的方式，將石塊炸碎再開掘隧道?！痹S京偉說，最麻煩的還是水。如果僅是一些沒有壓力的滲水，不會影響施工。如果有帶有壓力的水，不超過10公斤，也就是水深不超過100米的壓力，基本不會影響施工。
許京偉說，遇到突水情況，盾構機停止工作，人工澆灌泥漿、鋸末或者黃豆等，把水吸成果凍狀，然后再倒出來。但是如果遇到水壓很大的情況，就麻煩了，“水壓可能將盾構機密封破壞，損害機器，影響施工。”許京偉說，因為之前經過多次勘探，一般不會出現這種極端情況。
